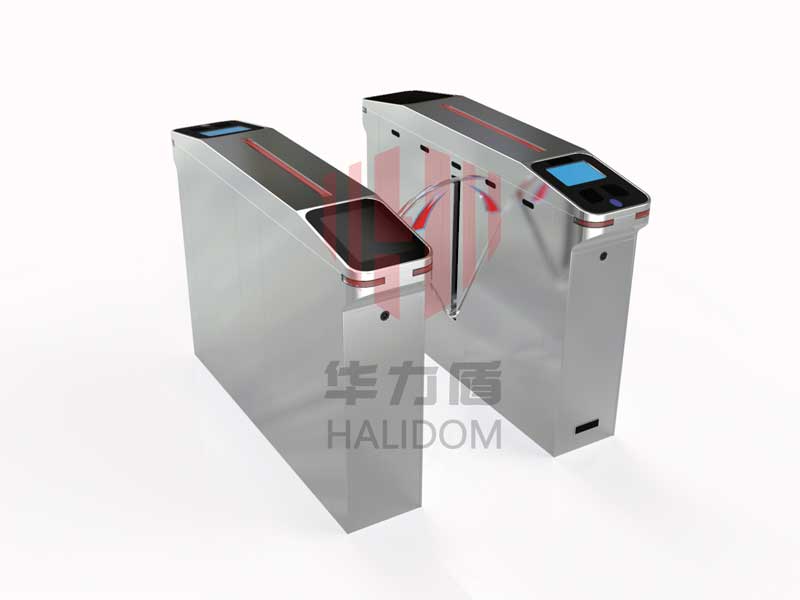

H-X301A型翼閘通道機
◆ 功能特點:
? 采用1.5MM不銹鋼板,美觀大方,有機玻璃擋板,彩色燈帶。
? 具有報警提示功能,方便用戶維護及使用;
? LED方向指示,顯示通行狀態;
? 具有讀卡記憶功能,用戶可自行設定多次或單卡讀卡通行;
? 人性化的通行方向指示,向行人顯示當前設備通行狀態;
? 擁有可靠的安全保護措施;
? 具有統一標準對外電氣接口,可與多種讀卡器相連接,并可通過管理計算機實現遠程控制與管理;
? 防夾處理:一是關門前檢測:扇門兩側對射檢測到物體,綠警示燈和蜂鳴器同時發出聲光報警,直到物體離開被擋對射后才進行關門動作;二是關門過程檢測:當扇門在關門過程中門兩側對射檢測到物體,將暫停關門,發出聲光報警,直到物體離開被擋對射,繼續完成關門動作。
? 夾物處理:當扇門在關門(或開門)過程中有物體堵門或受到外力大于2KG時,(此時物體不在門兩側對射范圍內),扇門立即停止關門,然后向反開門(或關門),延時3秒后再次關門,如再次夾物達到4次,蜂鳴器長鳴報警,通行方向亮警示紅燈,延時10秒后,再次關門(或開門)。如仍然夾到物體,則重復上述每10秒嘗試關門,直到被堵物體離開。
? 整個系統遠行平穩、噪音小、穩定性好。
? 刷卡平臺(吸塑板),良好的擴充性能,支持多種讀寫方式嵌入(如:ID卡、IC卡、條碼卡、手機RFID-SIM卡、二維條碼卡、人臉識別等)。
? 采用1.5MM不銹鋼板,美觀大方,有機玻璃擋板,彩色燈帶。
? 具有報警提示功能,方便用戶維護及使用;
? LED方向指示,顯示通行狀態;
? 具有讀卡記憶功能,用戶可自行設定多次或單卡讀卡通行;
? 人性化的通行方向指示,向行人顯示當前設備通行狀態;
? 擁有可靠的安全保護措施;
? 具有統一標準對外電氣接口,可與多種讀卡器相連接,并可通過管理計算機實現遠程控制與管理;
? 防夾處理:一是關門前檢測:扇門兩側對射檢測到物體,綠警示燈和蜂鳴器同時發出聲光報警,直到物體離開被擋對射后才進行關門動作;二是關門過程檢測:當扇門在關門過程中門兩側對射檢測到物體,將暫停關門,發出聲光報警,直到物體離開被擋對射,繼續完成關門動作。
? 夾物處理:當扇門在關門(或開門)過程中有物體堵門或受到外力大于2KG時,(此時物體不在門兩側對射范圍內),扇門立即停止關門,然后向反開門(或關門),延時3秒后再次關門,如再次夾物達到4次,蜂鳴器長鳴報警,通行方向亮警示紅燈,延時10秒后,再次關門(或開門)。如仍然夾到物體,則重復上述每10秒嘗試關門,直到被堵物體離開。
? 整個系統遠行平穩、噪音小、穩定性好。
? 刷卡平臺(吸塑板),良好的擴充性能,支持多種讀寫方式嵌入(如:ID卡、IC卡、條碼卡、手機RFID-SIM卡、二維條碼卡、人臉識別等)。
◆ 技術參數:
閘機組成:機芯、不銹鋼箱體、主板、電源
驅動方式:電機驅動
進出方式:1、鎖閉 2、電腦遠程控制3、授權進出控制
通行速度:≥30人/分鐘(常閉狀態)≤60人/分鐘(常開狀態)
噪音指標:≤50dB
通道寬度:550mm
工作模式:單向/雙向
狀態指示:可通行/禁止
電源電壓:
輸入:AC220±10%V 50HZ輸出:DC24V、DC12V、DC5V
功耗:靜態:單通道30W 動態:單通道80W
工作環境:室內、室外
溫度:-10度~60度
濕度:5%~90%
檢修口:2個
壽命:連續開合500萬次以上
外形尺寸:長×寬×高:1500×280×1040(mm)
防護等級:IP42
閘機組成:機芯、不銹鋼箱體、主板、電源
驅動方式:電機驅動
進出方式:1、鎖閉 2、電腦遠程控制3、授權進出控制
通行速度:≥30人/分鐘(常閉狀態)≤60人/分鐘(常開狀態)
噪音指標:≤50dB
通道寬度:550mm
工作模式:單向/雙向
狀態指示:可通行/禁止
電源電壓:
輸入:AC220±10%V 50HZ輸出:DC24V、DC12V、DC5V
功耗:靜態:單通道30W 動態:單通道80W
工作環境:室內、室外
溫度:-10度~60度
濕度:5%~90%
檢修口:2個
壽命:連續開合500萬次以上
外形尺寸:長×寬×高:1500×280×1040(mm)
防護等級:IP42
◆ 翼閘閘機接口
輸入接口:
緊急開門/遠程切換1(工作模式),無源開關觸點信號。
緊急關門/遠程切換2(工作模式),無源開關觸點信號。
消防信號,無源開關觸點信號,閉合大于500ms。
卡信號1(進),無源開關觸點信號,閉合大于100ms。
讀卡信號2(出),無源開關觸點信號,閉合大于100ms。
輸出接口:
進方向通行計數繼電器觸點信號1,輸出信號500ms,電壓范圍DC60V/0.3A。
出方向通行計數繼電器觸點信號2,輸出信號500ms,電壓范圍DC60V/0.3A。
進方向異常報警信號1,電壓范圍12~24VDC。
蜂鳴器擴展輸出,電壓范圍12~24VDC。
輸入接口:
緊急開門/遠程切換1(工作模式),無源開關觸點信號。
緊急關門/遠程切換2(工作模式),無源開關觸點信號。
消防信號,無源開關觸點信號,閉合大于500ms。
卡信號1(進),無源開關觸點信號,閉合大于100ms。
讀卡信號2(出),無源開關觸點信號,閉合大于100ms。
輸出接口:
進方向通行計數繼電器觸點信號1,輸出信號500ms,電壓范圍DC60V/0.3A。
出方向通行計數繼電器觸點信號2,輸出信號500ms,電壓范圍DC60V/0.3A。
進方向異常報警信號1,電壓范圍12~24VDC。
蜂鳴器擴展輸出,電壓范圍12~24VDC。
