晶能科技（廣州市晶能科技有限公司簡稱晶能科技，品牌華力盾，主要提供擺閘、三輥閘、翼閘、速通門、鑰匙柜、人臉識別機、智慧校園系統、門禁、一卡通系統及其解決方案，是一家高科技企業，是人行通道閘機專業廠家）生產的華力盾人行通道閘機的故障一般主要在于外圍硬件和內部系統，所以排除故障要從外到內進行。擺閘的故障排除可根據擺閘制造商提供的維護說明進行，或咨詢具有專業維護技術的擺閘制造商。

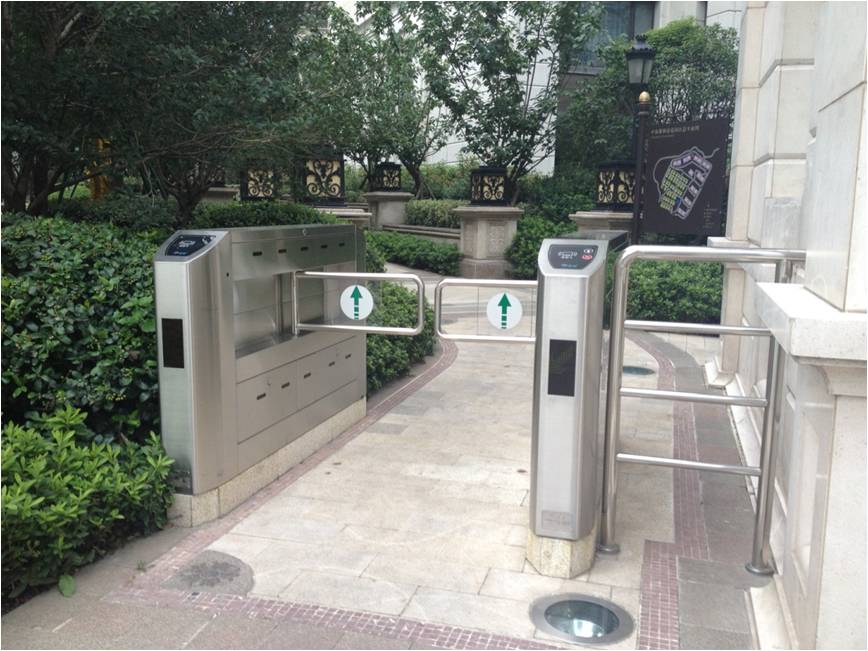

華力盾擺閘使用案例

一、 擺閘通電后，擺臂前后擺動或不受限制
1.確認限位光電開關是否暴露在強光下；如果發現有強光照射，建議用深色不透明的物體蓋住限位光電開關，然后調試；
2.測試限位光電開關:
(1):檢查零位、左開位、右開位限位光電開關電源是否正常，檢查接線端是否松動或接觸不良；
(2):進入調試菜單，旋轉剎車軸帶動擋光片擋住限位光電開關的光耦合，限位光電開關依次在左位、零位、右位打開；
3.檢查限位光電開關與主板的連接是否穩定；
4.擺閘內部問題，主板可能有問題。

二、有效閘門開啟信號已發出，擺閘無響應
1.主板指示燈正常。當發出有效的開門信號時，指示燈間歇閃爍，方向指示燈板顯示交通信號。
(1):檢測PX端PC和PD的輸出電壓，檢測安全管；
(2):如果正常，檢查端子MA和MB兩端電壓輸出是否正常；
(3):輸出正常后，檢查電機連接是否脫焊；
(4:)最后，判斷電機是否損壞。
2.如果主板指示燈不亮，并且LED數碼管不顯示。
(1):檢測PX端PA和PB的電壓輸出；
(2):檢查安全管是否再次被吹爆；
(3):確定主板是否損壞。

三、擺閘在打開閘門后或在適當位置打開閘門后不會立即復位。當行人經過時，閘機不會立即復位。延遲一段時間后，閘機將在打開后立即鎖定或復位。首先檢查圓柱形光電開關，是否接好；當有信號輸出時，主板上的指示燈會亮起，否則主板會損壞；檢查主板參數設置P08是否設置為有內存

四、斷電后，擺閘無動作。
1.檢測干電池電壓(不低于DC9V)；

2.檢查線路是否松動或脫焊，檢測電源板(通常為DC12V)CON1端子的MA、MB端子的電壓輸出，判斷擺閘掉電控制板是否損壞。

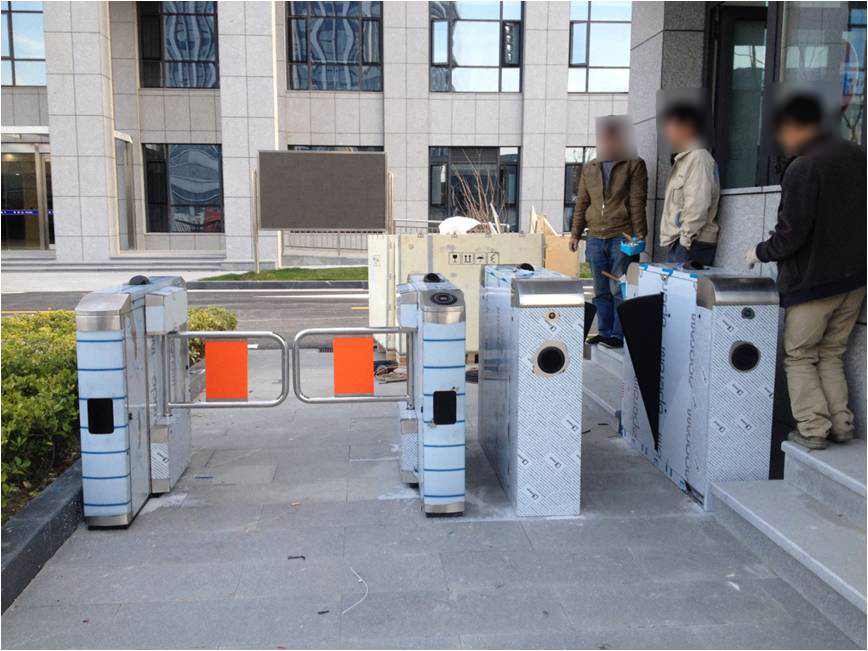

華力擺閘+翼閘組合實用案例

五、擺閘斷電后擺臂不受限制或通電后擺臂反轉。
1.檢測干電池的電壓(通常不低于DC9V)；
2、按以下步驟進行。
(1):檢查線路是否松動或脫焊；
(2):檢測斷電控制板CON1端子的MA、MB端子的電壓輸出(DC12V)；
(3):判斷斷電控制面板是否損壞；
3.檢查限位光電開關和左右開口主板工作是否正常。
4.檢查機芯間隙是否過大，可能導致擺臂抖動，導致擋光片移動；擺閘通電后，無法首先檢測到極限信號，導致電機反轉。測試限位光電開關上的光耦是否被深色不透明物體遮擋，閘機工作正常。

六、使用擺閘時，會檢測到圓柱形光電開關的打開現象。

1.檢查擺閘在線線路是否相應連接；
2.檢查主板的菜單功能設置和P04菜單設置功能選擇(詳見擺閘廠家提供的菜單調試說明)。

七、當擺閘工作時，當閘門開啟信號發出時，每個閘機的動作不同步。
1.檢查擺閘各單元的相關設置，詳見系統參數設置操作說明；
2、檢查線路是否松動或脫焊。
